Nikomax Патч-панель 19, 1U, 24 порта, категория 5e, 100МГц, RJ45/8P8C, 110/KRONE, T568A/B, полный экран NMC-RP24SD2-1U-MT
Патч-панель NIKOMAX 19", 1U, 24 порта, Кат.5e, RJ45/8P8C, 110/KRONE, T568A/B, полный экран, с органайзером, металлик - гарантия: 5 лет расширенная / 25 лет системная
Купить по низким ценам Nikomax NMC-RP24SD2-1U-MT

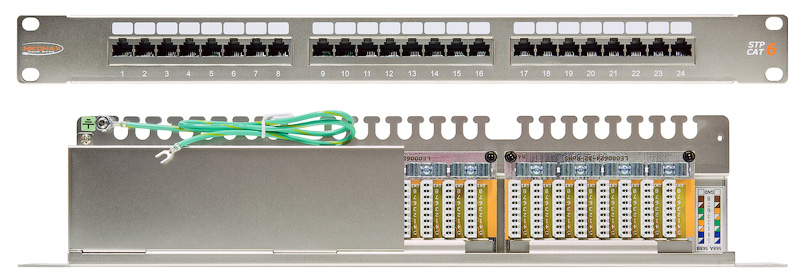

Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Патч-панели NIKOMAX NMC- NMC-RP24SD2-1U-MT (кат.5е) выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Панели имеют стандартную высоту в 1U и вмещают по 24 порта RJ45/8P8C. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Характеристики
Категория | 5e |
Полоса пропускания, МГц | 100 |
Диаметр проводников, AWG | ~24-22 AWG (0,50-0,65 мм) |
Исполнение | Полностью экранированное |
Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
Диапазоны температур | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
Индивидуальная упаковка | Картонная каробка |
Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
Количество портов | 24 |
Высота, U | 1 |
Тип разъёмов | RJ45/8P8C |
Материал контактов в разъёме | Фосфористая бронза |
Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
Материал покрытия контактов | Олово (100 мкд) |
Количество подключений шнуров | Не менее 750-ти |
Тип IDC контактов (заделка) | 110/KRONE |
Схема разводки | T568A/B |
Материал IDC контактов | Фосфористая бронза |
Материал пластика | Высокопрочный, негорючий, соответствует UL94V-0 |
Маркировка | Все порты пронумерованы, имеются дополнительные маркировочные площадки |
Монтаж | Шкаф или стойка 19" |
Глубина в стойке, мм | 100 |
Материал несущей конструкции | Никелированная сталь: корпус-1,5 мм; крышка-1 мм |
Цвет | Металлик (никель) |
Сопротивление изоляции | Не менее 500 МОм (при постоянном напряжении 100 В) |
Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
Контактное сопротивление, мкОм | Не более 20 |
Контактное сопротивление, мкОм | Не более 2,5 |
