Nikomax Кассетный модуль-вставка NMC-CJ06SE2-1S-MT

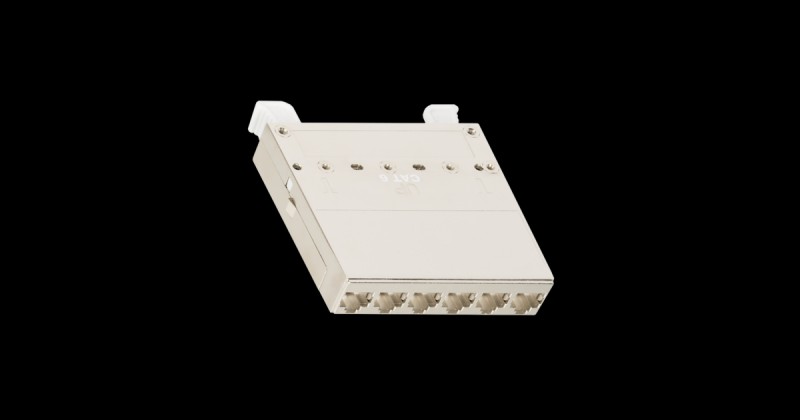

Кассетный модуль-вставка NIKOMAX, для панели серии CJ, 1 слот, 6 портов, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, полный экран, металлик - гарантия: 5 лет расширенная / 25 лет системная
Купить по низким ценам Nikomax NMC-CJ06SE2-1S-MT

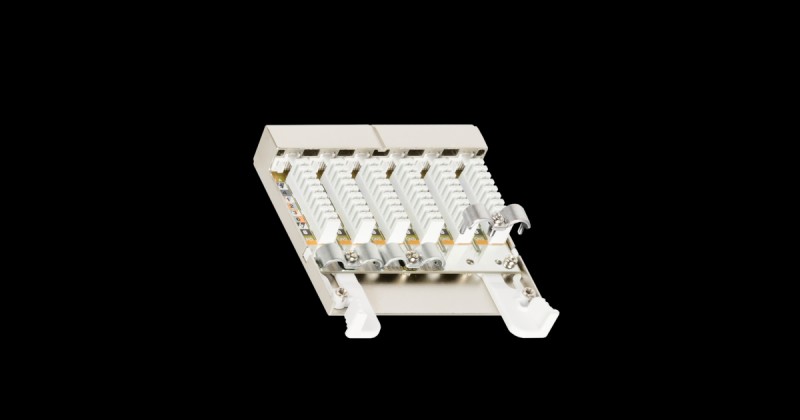

Кассетные модули предназначены исключительно для монтажа в кассетную панель NIKOMAX NMC-RP08-BLANK-CJ-1U-MT. Кассеты NMC-CJ06SA2-1S-MT (Кат.6A) и NMC-CJ06SE2-1S-MT (Кат.6) выполнены в полностью экранированных стальных корпусах и представляют собой, своего рода, уменьшенные версии экранированных патч-панелей – емкостью на 6 портов RJ45/8P8C. Универсальные IDC контакты 110/KRONE расположены внутри кассет, на горизонтальной подложке. Разводка кабелей производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с корпусом панели, стальные корпуса кассет гальванизированы никелем.
Характеристики
Категория | 6 |
Полоса пропускания, МГц | 250 |
Исполнение | Полностью экранированное |
Соответствие стандартам | Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
Диапазоны температур | Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
Индивидуальная упаковка | Картонная каробка |
Гарантия | 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
Количество портов | 6 |
Тип разъёмов | RJ45/8P8C |
Материал контактов в разъёме | Фосфористая бронза |
Материал покрытия контактов | Олово (100 мкд) |
Материал покрытия контактов | Золото (50 мкд) поверх никеля (100 мкд) |
Количество подключений шнуров | Не менее 750-ти |
Тип IDC контактов (заделка) | 110/KRONE |
Схема разводки | T568A/B |
Материал IDC контактов | Фосфористая бронза |
Маркировка | Отсутствует. Выполняется на наклейках (в комплекте кассетной панелью) |
Монтаж | Кассетная панель NIKOMAX, серии CJ |
Цвет | Металлик (никель) |
Сопротивление изоляции | Не менее 500 МОм (при постоянном напряжении 100 В) |
Предельно выдерживаемая нагрузка | До 1000 В, 60 Гц в течение 1 минуты |
Контактное сопротивление, мкОм | Не более 20 |
Контактное сопротивление, мкОм | Не более 2,5 |
Допустимый диаметр проводников | ~24-22 AWG (0,50-0,65 мм) |
Материал корпуса | Никелированная сталь: корпус-1,5 мм; крышка-1 мм |
